系统原理
随着环网开关柜及电缆分支箱在电网中的大量使用，如何及时查找电缆故障区段 这一问题显得愈加突出。DS-JD短路和接地故障指示器为解决这一问题提出来供了最 佳途径。
DS-JD短路和接地故障指示器是配套安伏10KV-35KV配电网络系统中的环网开关柜及电缆分支箱上，用于指示相应电缆区段的相间短路和单相接地故障。如下工作原 理图所示，当环网系统出现短路或接地故障时，断路器A和故障点之间的所有故障指示器都通过了故障电流，指示器检测故障电流后，主机指示灯闪烁并报警。而故障点 到常开点之间的指示器由于水通过故障电流，所以处于正常状态（无闪烁、无报警）。
线路检修人员根据指示灯的闪烁与否即可迅速断送出故障区段。
如图所示，故障出现在3号和4号环网柜之间，因此，断开3号柜的负荷开关，再合上断路器A，则1，2，3号环网柜及其分支系统即恢复供电，而4，5号柜的共供电，则通过合上6号常开点来实现。这样被隔离开的仅仅是一段故障电缆，从而***所有的负荷可及时恢复供电。
使用故障指示器查找故障区段的速度和效率远远超过传统的两分法和分合闸试供电法，而且没有这些传统方法带来的风险（如绝缘实验可能造成的伤害事故），是提高供电可靠性的一种方法。
整机工作原理

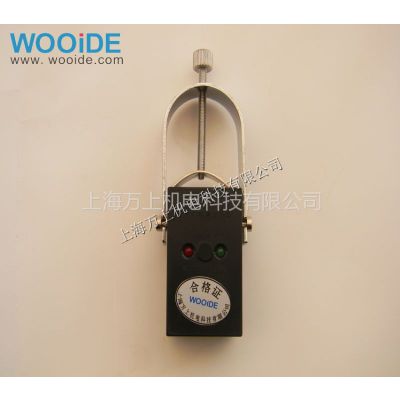

DS-JD由主机，三个短路故障传感器，一个接地故障传感器及光纤信号线组成。
传感器检测短路故障电流和接地故障电流 ，并传输级主机。传感器内部有故障的触发点，当传感器检测到电汉脉冲值高于预设值时，信号传输给主机，并且主机内CPU 判断故障波形及故障脉动冲的脉冲宽度（即故障延迟时间），如果信号也达到预设值，
主机上相关的LED就会闪烁以显示故障(如图)。
短路故障传感器：设置有故障电流触发电路的短路电流互感器，当检测到故障电流时通过光纤将信号传输夷主机。接地故障传感器：设置故障电流触发电路的零序电流互感器，当电缆出现单相接地故障，导致三相电流矢量总和不为零时，传感器检测到故障并将信号输给主机。
