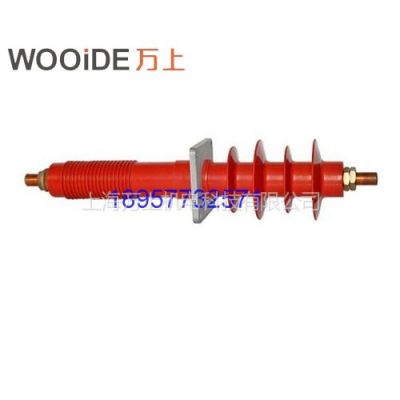

FCGW-10/200-2000A复合干式穿墙套管
本系列产品为户外-户内型，适用于额定电压未10KV~35KV，频率15~60Hz的三相交流系统电站和变电所的配电装置。安装地点环境温度为-40℃~40℃，海拔高度不超过1000m。本产品适用于水平安装。
复合穿墙套管的各项电器、机械性能均达到标准要求，他还具有复合绝缘子的共同特点。体积小、重量轻、外形美观，特别是用作外绝缘的硅橡胶伞裙，护套所具有的良好憎水性和憎水性迁移特性，使复合穿墙套管有很好的耐污秽性能和防止污闪的能力。
复合传墙套管由圆筒导杆和紧包导杆的环氧纤层、中间法兰、及包封环氧玻纤层的硅橡胶护套和伞裙组成，中间法兰区域进行了电场均匀处理。本系列产品依据Q/GND—JD05—2003进行生产，并复合GB/T12944.1—1991，GB/T12944.2—1991及J85892—1991的相关规定。其主要尺寸和电气、机械特性如表一、表二。
复合穿墙套管示意图
表一 复合穿墙套管的主要尺寸
产品型号 | 总长mm | 主体长mm | 户外端主体长mm | 户外端爬电距离mm | 伞径mm | 法兰安装孔距mm | 安装孔径mm | 导电杆径mm |
FCWB-10/630 | 535 | 445 | 210 | 400 | 115 | 89 | 11 | M20*15 |
FCWB-35/630 | 1130 | 970 | 435 | 1030 | 178 | 200 | 15 | M20*15 |
FCWB-35/1250 | 1170 | 970 | 435 | 1030 | 178 | 200 | 15 | M30*15 |
FCWB-35/1600 | 1170 | 970 | 435 | 1030 | 178 | 200 | 15 | M39*20 |
