| 加工定制：是 | 品牌：万上 | 型号：FCGW-35/630A复合式穿墙套管FCGW穿墙套管FCGW |
| 产品认证：1 |
服务热线:021-61177057 0577-62709711 18957732571 QQ：18957732571

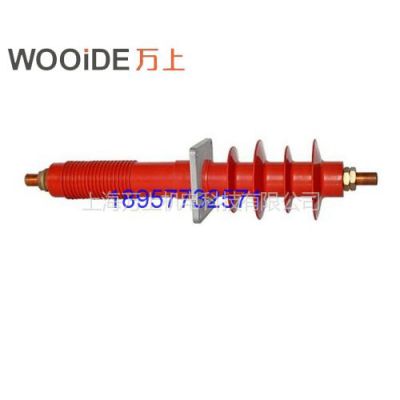

型号：FCGW-35KV/(630-2000)A
额定电压：35kv
额定电流：630~2000A
产品认证：***
FCGW复合式穿墙套管为户外-户内型，适用于额定电压未10KV~35KV，频率15~60Hz的三相交流系统电站和变电所的配电装置。安装地点环境温度为-40℃~40℃，海拔高度不超过1000m。本产品适用于水平安装。
复合穿墙套管的各项电器、机械性能均达到标准要求，他还具有复合绝缘子的共同特点。体积小、重量轻、外形美观，特别是用作外绝缘的硅橡胶伞裙，护套所具有的良好憎水性和憎水性迁移特性，使复合穿墙套管有很好的耐污秽性能和防止污闪的能力。
复合传墙套管由圆筒导杆和紧包导杆的环氧纤层、中间法兰、及包封环氧玻纤层的硅橡胶护套和伞裙组成，中间法兰区域进行了电场均匀处理。本系列产品依据Q/GND—JD05—2003进行生产，并复合GB/T12944.1—1991，GB/T12944.2—1991及J85892—1991的相关规定。其主要尺寸和电气、机械特性如表一、表二。
表一复合穿墙套管的主要尺寸
产品型号 | 总长L | 主体长L1 | 户外端主体长L2 | 户外端爬电距离L3 | 伞径d | 法兰安装孔距a | 安装孔径d1 | 导电杆径d2 |
FCWB-10/630 | 535 | 445 | 210 | 400 | 115 | 89 | 11 | M20*15 |
FCWB-35/630 | 1130 | 970 | 435 | 1030 | 178 | 200 | 15 | M20*15 |
FCWB-35/1250 | 1170 | 970 | 435 | 1030 | 178 | 200 | 15 | M30*15 |
FCWB-35/1600 | 1170 | 970 | 435 | 1030 | 178 | 200 | 15 | M39*20 |
表二复合穿墙套管的主要电气、机械性能
